Descrizione

PRINCIPALI CARATTERISTICHE

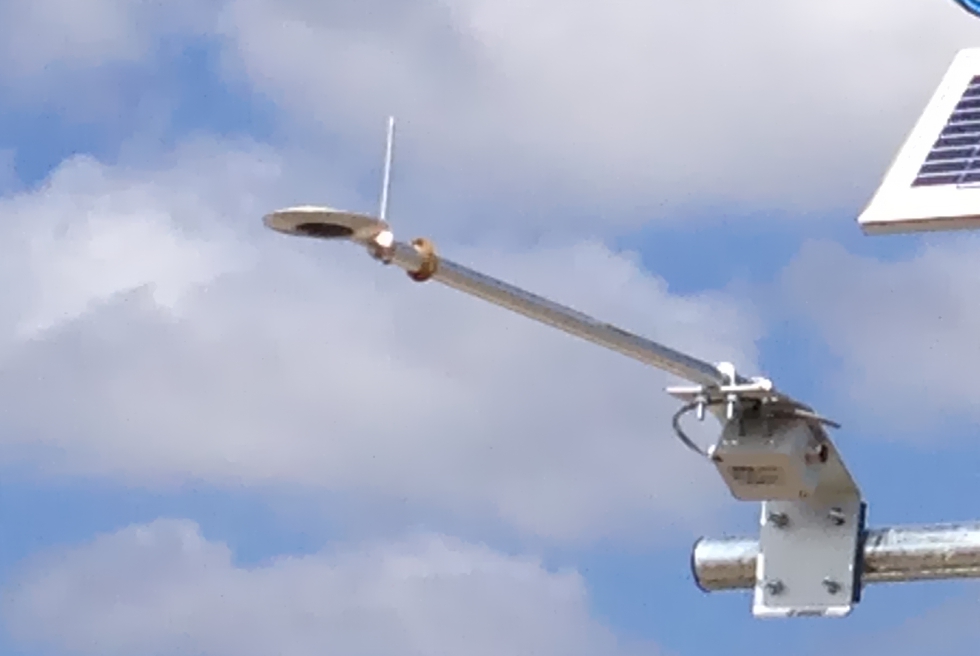

NSR misura l’irradiamento netto attraverso una superficie, dal vicino ultravioletto al lontano infrarosso. Per irradiamento netto si intende la differenza tra l’irradiamento che arriva sulla superficie superiore e l’irradiamento sulla superficie inferiore del net-radiometro. La superficie ricevente superiore misura l’irradiamento solare diretto più quello diffuso e la radiazione a lunghezze d’onda lunghe emesse dal cielo (nuvole), mentre la superficie ricevente inferiore misura l’irradiamento solare riflesso dal suolo (Albedo) e la radiazione a lunghezza d’onda lunghe emessa dalla terra. Il sensore è disponibile in diverse uscite analogiche: 0…5Vdc e 4…20 mA (collegamento a due fili).

PRINCIPIO DI FUNZIONAMENTO

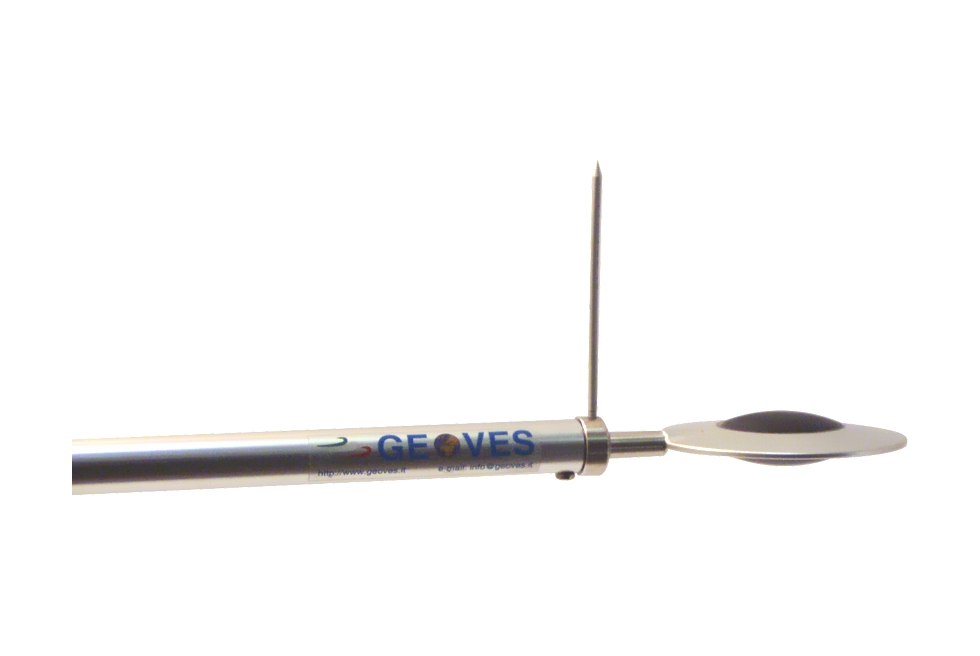

Il principio di funzionamento del net-radiometro NSR si basa su un sensore a termopila i cui giunti caldi sono in contatto termico con il ricevitore superiore mentre i giunti freddi sono in contatto termico con il ricevitore inferiore. La differenza di temperatura tra i due ricevitori è proporzionale all’irradiamento netto. La differenza di temperatura tra giunto caldo e giunto freddo è convertita in una Differenza di Potenziale grazie all’effetto Seebeck. I due ricevitori sono costituiti da una porzione di calotta sferica rivestita in teflon®. La particolare forma dei due ricevitori garantisce un risposta secondo la legge del coseno ottimale. Il rivestimento in teflon® oltre a permettere un’ installazione all’aperto per lunghi periodi senza pericoli di danneggiamento consente di avere una risposta spettrale costante dall’ultravioletto (200nm) sino al lontano infrarosso (100μm).

VANTAGGI

• Ottimo rapporto qualità/prezzo
• Eccellente stabilità della misura
• Resistente agli agenti atmosferici
